如何设置CIC网口彩色相机白平衡

CIC彩色相机白平衡设置有两种方式，这两种方式整体流程相同，只个别属性节点位置或设置上略有不同。

设置过程：

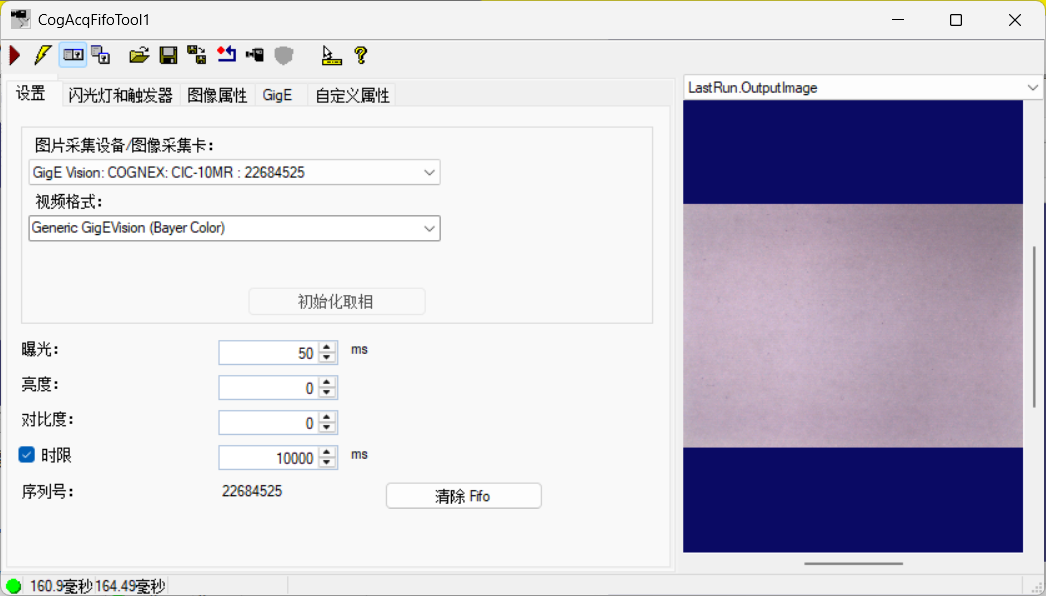

1. 添加CogAcqFifoTool，然后连接相机；



2. 将标准白平衡校准灰卡（没有的话可以临时使用白纸代替，但是不同白纸校准效果可能会有差异）放置在相机视野内并调节曝光时间、光圈或光源使图像处于合适的亮度；
3. 关闭相机实时显示；
4. 在自定义属性页面添加BalanceWhiteAuto属性，默认情况下该属性值为Off。注意：不同型号相机属性节点路径有差异：

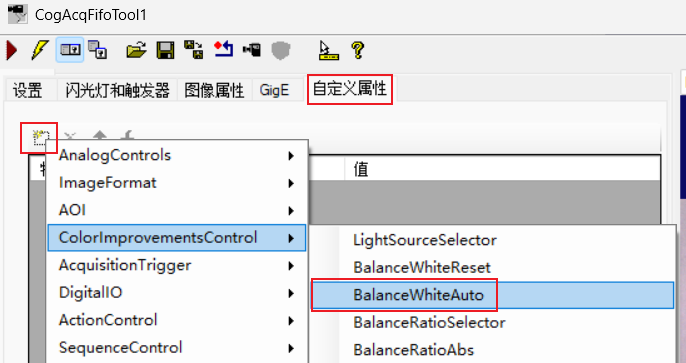

   • 第一种属性节点路径



   • 第二种属性节点路径



5. 另外添加UserSetSelector、UserSetDefaultSelector (UserSetDefault) 及UserSetSave属性。注意：不同型号相机属性节点名称可能不同；

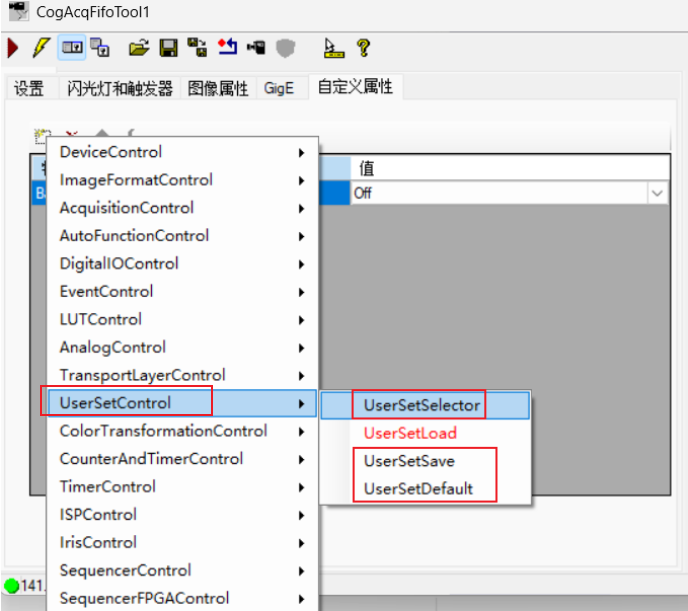

   • 第一种属性节点

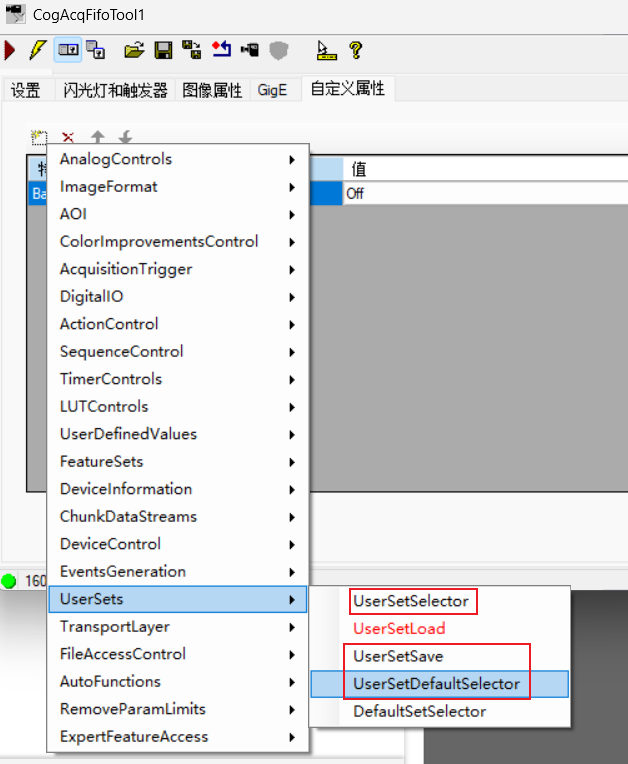

   • 第二种属性节点



6. 设置BalanceWhiteAuto属性值，首先设置为Continuous，如果不起作用，请将其设置为Once。设置完成按回车键；

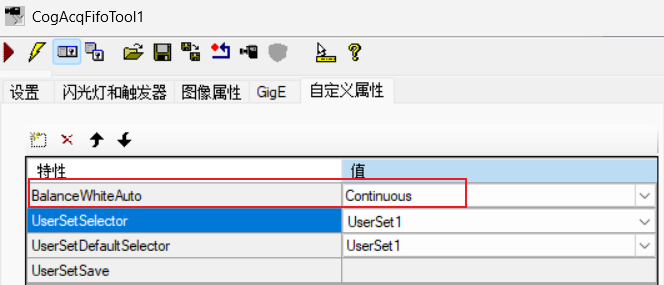

   • 将该属性值设置为Continuous

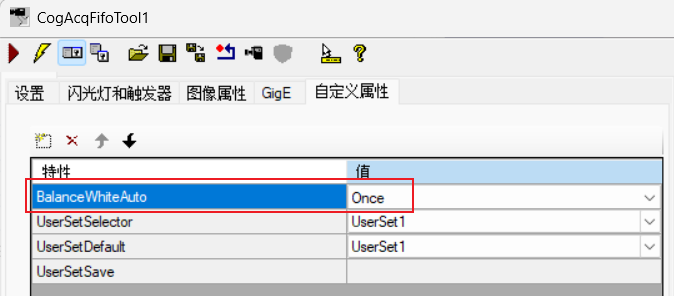

   • 将该属性值设置为Once

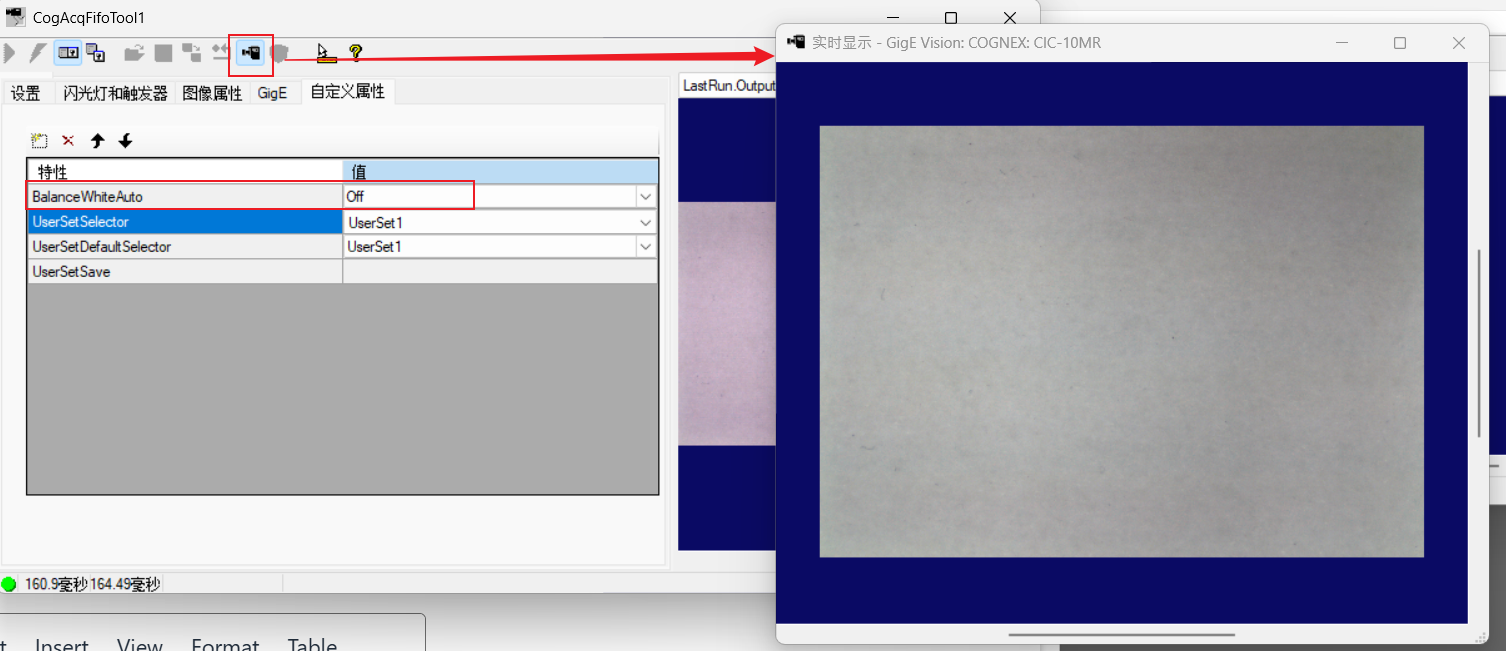

7. 单击实时显示按钮打开实时显示窗口，等待白平衡自动调节结束后将BalanceWhiteAuto设置为Off并按回车键，关闭实时显示；

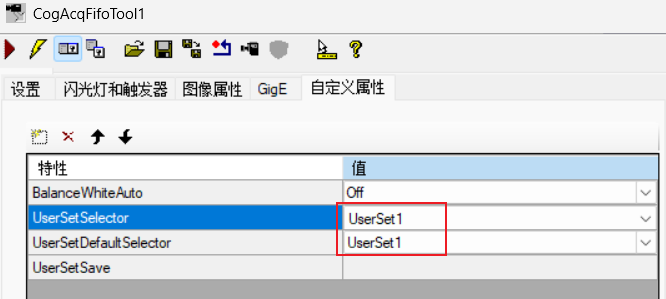

8. 在UserSetSelector及UserSetDefaultSelector (UserSetDefault)属性值列表中选择一个用户设置并确保这两个属性的值相同。其中UserSetSelector表示将当前配置保存到哪个设置中，UserSetDefaultSelector(UserSetDefault)表示启动时默认使用哪个设置；

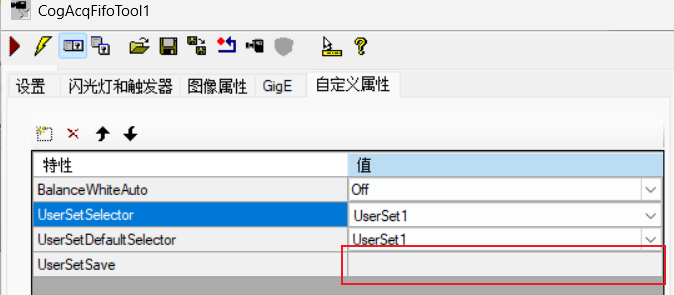

9. 单击UserSetSave属性右侧值属性栏的空白处保存当前配置；
